CombiLoader - BSL TC17xx J2534 Вариант 1 - ограниченный записью только ЭБУ Bosch M(E)17.9.7 автомобилей ВАЗ и УАЗ, без пересчета контрольной суммы прошивки

  • Описание
  • Необходимое оборудование

Модуль BSL TC17xx J2534

Внимание! Этот модуль работает совместно с CombiLoader 2.15 или новее.

Модуль предназначен для чтения и записи FLASH и EEPROM ЭБУ, основанных на процессорах Infineon семейства TriCore, через встроенный BootStrapLoader.
К данному типу относятся:

  • ME17.9.7, ВАЗ, УАЗ
  • M(E)17.9.71, TPROT 12, УАЗ
  • ME17.9.11/12, Hyundai, Kia
  • Continental SID-208
  • Continental SIM2K-C201, SIM2K-24x
  • Continental EMS2204
  • Delphi MT80
  • Различные ЭБУ семейства MED17
  • Различные ЭБУ семейства EDC17
  • Другие типы ЭБУ с процессорами семейства TriCore.

Для работы необходим адаптер J2534, приобретаемый отдельно. Модуль BSL TC176x для загрузчика доступен в трех вариантах: (определяется лицензией, записываемой в электронный ключ)

  • Вариант 1, ограниченный записью только ЭБУ Bosch M(E)17.9.7 автомобилей ВАЗ и УАЗ, без пересчета контрольной суммы прошивки, с сохранением прошивки в формате SMS-Soft Container File.
  • Вариант 2, без ограничений по записи, без пересчета контрольных сумм прошивок, с сохранением прошивки в формате SMS-Soft Container File.
  • Вариант 3, без ограничений по записи, с пересчетом контрольных сумм, с сохранением прошивки в открытом формате.

Пользователи вариантов 2 и 3 могут бесплатно использовать модуль Bosch MEDC17 Hyundai/Kia и Bosch ME17 GreatWall/Chery, предназначенный для работы с ЭБУ через диагностический разъём.

Обратите внимание:

  • В связи с участившимися вопросами по поддержке модулем BSL TC17xx J2534 ЭБУ с GPT сообщаем, что данный режим поддерживается загрузчиком при использовании адаптера J2534 DiaLink. Поддержка различных типов таких ЭБУ регулярно добавляется уже в течение года. Подробности в документации. Если в документации не описано подключение вашего типа ЭБУ, обратитесь в техподдержку.
  • Все варианты поддерживают чтение любых типов ЭБУ.
  • Прошивки (кроме варианта 3) сохраняются в сжатом формате, совместимом с редактором калибровок ChipTuningPRO 7.
Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ, основанных на процессорах Infineon семейства TriCore через встроенный BootStrapLoader.

Модуль предлагается в 3х вариантах:

Вариант

Чтение

Запись

Формат файла при сохранении

Доп.функции

Вариант 1

не ограничено

только ЭБУ ВАЗ/УАЗ

SMS-Soft Container File

чтение пароля ЭБУ ВАЗ/УАЗ

Вариант 2

не ограничено

не ограничено

SMS-Soft Container File

чтение пароля ЭБУ

Вариант 3

не ограничено

не ограничено

SMS-Soft Container File

несжатый двоичный формат

чтение пароля ЭБУ

подсчёт КС MEDC17 (ПО Bosch)

Обратите внимание:
· модуль поддерживает работу с открытыми процессорами и закрытыми процессорами Bosch TPROT 0-7, а также различные типы Bosch TPROT 8+ и др.
· чтение пароля ЭБУ Bosch GPT возможно только при использовании адаптера DiaLink. При этом питание на 16 контакт адаптера подавать нельзя.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ.
· для сохранения прошивки в несжатом двоичном виде в соответствующей версии модуля необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.
· при открытии файла, в котором нет информации о типе процессора/памяти, загрузка происходит в буфер, определяемый текущим выбором процессора/памяти.
· при записи закрытых процессоров сторонними прошивками следует обеспечивать соответствие пароля в прошивке паролю процессора. Для ЭБУ Bosch эта операция производится модулем автоматически (исключение составляют ЭБУ Bosch ME17 GreatWall/Chery).

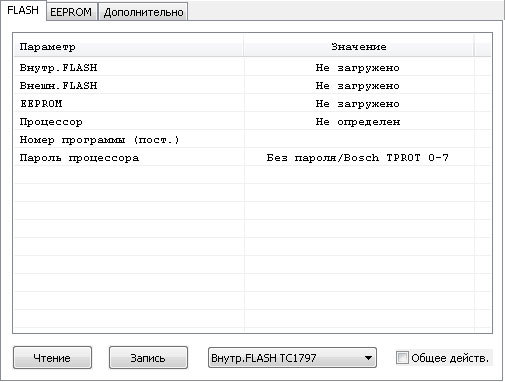

Вкладка FLASH

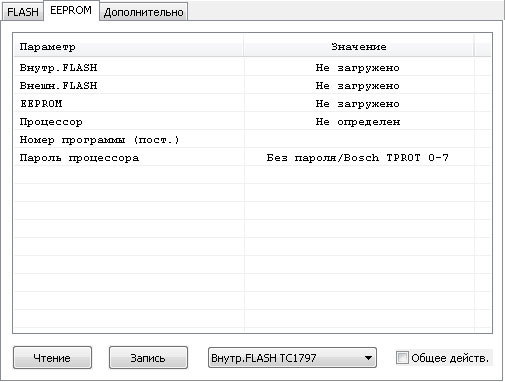

Вкладка EEPROM


Дополнительные функции:
· Считать пароль ЭБУ – выполняет чтение пароля доступа к ЭБУ. После выполнения операции чтения и сохранения пароля в файл он будет использован для дальнейшей работы с ЭБУ. Операция выполняется без перевода ЭБУ в BSL режим.
Чтение пароля ЭБУ Bosch GPT возможно только при использовании адаптера DiaLink. При этом питание на 16 контакт адаптера DiaLink подавать нельзя! Это может привести к выходу ЭБУ из строя!
Чтение пароля ЭБУ Bosch Hyundai/Kia, EMS2204 Ford, SID208 Ford должно производиться на автомобиле.
Для извлечения пароля ЭБУ из загруженного в буфер FLASH файла выберите соответствующий тип ЭБУ и удерживайте одновременно нажатыми клавиши Ctrl и Shift при нажатии кнопки OK.
· Указать пароль ЭБУ – позволяет указать пароль ЭБУ для выполнения операций чтения-записи. В случае отказа от выбора файла пароля текущий пароль для работы с ЭБУ будет очищен.
· Операции с ЭБУ – позволяет выполнить определённые операции с ЭБУ в автоматическом режиме. Перед выполнением операций настоятельно рекомендуется считать и сохранить FLASH ЭБУ. Последующая перезапись ЭБУ в BSL-режиме отменяет изменения, произведённые данной функцией Загрузчика.
· Отключить проверку подписи – отключает проверку подписи при записи диагностическим методом. Выполнение этой операции в BSL режиме позволяет впоследствии использовать диагностический метод записи для модифицированного ПО.
 Для ЭБУ SIMOS PCR2.1 данная операция переключает текущее состояние проверки подписи.
· Чтение EEPROM – выполняет чтение внешней микросхемы EEPROM ЭБУ. Данные будут сохранены в буфере, предназначенном для внутреннего EEPROM. Операция выполняется в BSL режиме ЭБУ.
· Запись EEPROM – выполняет запись внешней микросхемы EEPROM ЭБУ. Данные будут загружены из буфера, предназначенного для внутреннего EEPROM. Операция выполняется в BSL режиме ЭБУ.
· Импортировать данные MEDC17 – позволяет переносить данные из внешнего файла в текущую загруженную прошивку (для программного обеспечение Bosch). Функция может быть использована для переноса калибровок из файлов, содержащих только область калибровок.
 При переносе данных проверяется как совместимость переносимых областей, так и номер ПО, для которых они предназначены. Для отключения проверки удерживайте нажатой клавишу Alt либо при нажатии на кнопку "Импортировать данные" либо при нажатии кнопки "Открыть" в диалоговом окне выбора файла. Не используйте отключение проверки без крайней необходимости и полного понимания результатов, к которым это может привести.

· Выполнить подсчёт КС MEDC17 – выполняет подсчёт контрольных сумм образа FLASH (ПО Bosch), загруженного в программу.

Порядок действия при работе с ЭБУ:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя.
3. Снимите ЭБУ с автомобиля.
4. Если необходимо предварительное чтение пароля ЭБУ (Bosch TPROT 8+ и др.):
    1. Подключите ЭБУ на столе не переводя в режим программирования.
    2. Считайте пароль доступа к ЭБУ воспользовавшись соответствующей кнопкой на вкладке "Дополнительно" и сохраните пароль в файл.
    или укажите уже считанный файл пароля ЭБУ воспользовавшись соответствующей кнопкой на вкладке "Дополнительно".
5. Подключите ЭБУ на столе в режиме программирования (см.таблицу ниже).
6. Произведите необходимые операции.
7. Выведите ЭБУ из режиме программирования.
8. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
9. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Перевод в режим программирования производится установкой определённого состояния на конфигурационных входах процессора.
Состояние "0" обеспечивается замыканием контакта процессора через резистор* на массу ЭБУ.
Состояние "1" обеспечивается замыканием контакта процессора через резистор* на напряжение питания процессора (любой из контактов Vddp)

TC1724
 P0.[7..0]="01xxxxxx"
Обычно необходимо замкнуть 142 контакт через резистор* на массу ЭБУ, а 141 контакт - через резистор на +3.3В (контакты Vddp процессора).
TC1728
 P0.[7..0]="01xxxxxx"
Обычно необходимо замкнуть 174 контакт через резистор* на массу ЭБУ, а 173 контакт - через резистор на +3.3В (контакты Vddp процессора).
TC1762 TC1766
 P4.[3..0]="0001"
Обычно достаточно замыкания 87 контакта (P4.1) через резистор* на массу ЭБУ.
TC1738 TC1767
 P0.[7..0]="010xxxx0"
Обычно необходимо замкнуть 145, 167 и 174 контакты через отдельные резисторы* на массу ЭБУ, а 173 контакт - через резистор на +3.3В (контакты Vddp процессора).
 TC1775
 CFG[2..0]="000"
TC1782
 P0.[7..0]="010xxxx0"
Обычно необходимо замкнуть 145, 167 и 174 контакты через отдельные резисторы* на массу ЭБУ, а 173 контакт - через резистор на +3.3В (контакты Vddp процессора)
TC1793
 P0.[7..0]="010xxxxx" или "100111xx" при отсутствии внешней памяти.
Обычно достаточно замыкания контакта A6 (P0.5) через резистор* на массу ЭБУ.
TC1792 TC1796
 P10.[3..0]="0001"
Обычно достаточно замыкания контакта B21 (P10.1) через резистор* на массу ЭБУ.
TC1797
 P0.[7..0]="010xxxx0"
Обычно необходимо замкнуть A6, A9 и C8 контакты через отдельные резисторы* на массу ЭБУ, а B6 контакт - через резистор на +3.3В (контакты Vddp процессора).

* - номинал резистора - 0.51..1.0кОм.

В случае, в процессе обмена с ЭБУ на этапе установки связи происходят постоянные сбои соединения, возможно процессу обмена мешает процессор безопасности ЭБУ. В таком случае необходимо контакт HDRST/PORST процессора отсоединить от печатной платы на время перепрограммирования ЭБУ.
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.

Обратите внимание:

· т.к. описанный модуль Загрузчика не является специализированным, учитывающим особенности ПО ЭБУ, пользователь должен сам принимать решение о возможности его использования с каждым конкретным блоком управления. В связи с этим, перед записью всегда производите чтение образов FLASH и EEPROM для обеспечения возможности восстановления ЭБУ.
· при работе с закрытыми процессорами с ПО Bosch модуль при необходимости автоматически добавляет в записываемый образ FLASH текущий пароль доступа к процессору.
· при работе с закрытыми процессорами с другим ПО обращайте особое внимание на тот факт, что записывая стороннее ПО в ЭБУ, в него необходимо предварительно положить пароль, соответствующий процессору. Игнорирование этого может привести как к некорректной работе самого ПО ЭБУ, так и к невозможности доступа к процессору в дальнейшем.
